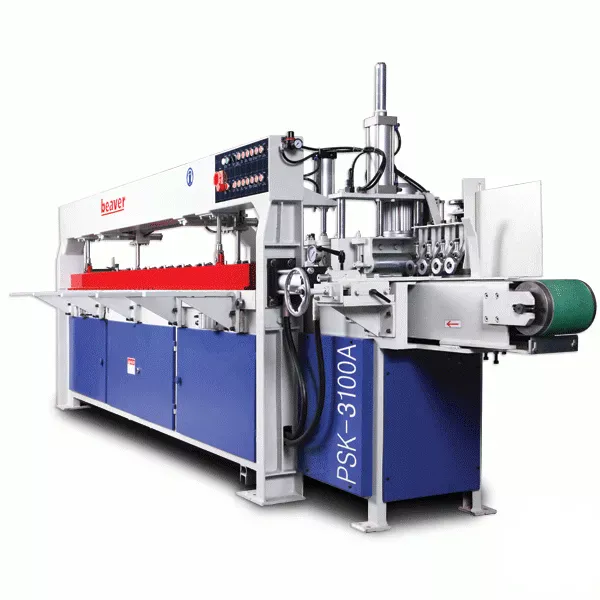

Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A

Страна:	Китай
Товар в наличии

Уточняйте цену у менеджера

*Цена зависит от конкретной модели, комплектации, а так же от текущего курса валют по ЦБ

Узнать точную цену

Нашли дешевле?Поделитесь с нами и получите скидку.

+7 (351) 729-19-80

НАЗНАЧЕНИЕ:

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТом 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и нанесённым на них клеем.

На прессе осуществляются на двух позициях следующие операции в автоматическом режиме:

загрузка ламелей на первой позиции из магазина с предварительным наживлением;
торцовка в размер набранной плети;
передача во вторую зону пресса;
прессование плети для сращивания по длине;
выгрузка готовой плети из пресса.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.

СХЕМА ОБРАБОТКИ:

Пресс для сращивания по длине (автомат) PSK 3100A, 4500A, 6000A, 9000A, 12000A, схема обработки

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина с усиленными стойками позиции прессования Cтанина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров.
	Двухпозиционный рабочий стол На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса.
	Конвейер подачи ламелей из магазина Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.
	Механизм предварительного наживления ламелей Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер.
	Торцовочный узел Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции.
	Ограждение пилы и прижим плети Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра.
	Боковой ограничитель плети в зоне набора Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку.
	Сталкиватель плети в зону прессования Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи.
	Дополнительный пневмоцилиндр прижима коротких ламелей в зоне прессования Остающиеся после торцовки в размер короткие ламели досылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором.
	Боковой прижим плети Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети.
	Верхний прижим плети Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием.
	Мощный гидроцилиндр прессования Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.
	Прессование двух заготовок одновременно (кроме PSK 3100A). За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой.
	Встроенная гидростанция Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа.
	Пульт управления прессом Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса.

Наименование характеристики	Значение характеристики
PSK 3100А	PSK 4500А	PSK 6000А	PSK 9000А	PSK 12000А
Длина прессуемой заготовки, наибольшая, мм	3100	4500	6000	9000	12000
Ширина прессуемой заготовки, мм:
- наименьшая - наибольшая	40 150 (200, 250^*)	40 150 (200, 250^*)	40 150 (200, 250^*)	40 150 (200, 250^*)	40 150 (200, 250^*)
Толщина прессуемой заготовки, мм:
Наименьшая	10	10	10	10	10
Наибольшая	80	80	80	80	80
Усилие прессования, кг	6000	6500	6500	6500	6500
Диаметр торцовочной пилы, мм	350	350	350	350	350
Такт работы пресса, сек	20	20	20	20	20
Частота вращения привода конвейера, об/мин	680	680	680	680	680
Частота вращения привода подающего ролика, об/мин	1350	1350	1350	1350	1350
Частота вращения привода торцовочной пилы, об/мин	2840	2840	2840	2840	2840
Частота вращения привода гидростанции, об/мин	1500	1500	1500	1500	1500
Мощность электродвигателя привода конвейера, кВт	0,75	0,75	0,75	0,75	0,75
Мощность электродвигателя подающих роликов, кВт	0,2	0,2	0,2	0,4	0,4
Мощность электродвигателя торцовочной пилы, кВт	2,2	2,2	2,2	2,2	2,2
Мощность электродвигателя привода гидростанции, кВт	2,2	4	4	4	4
Общая установленная мощность, кВт	5,15	7,15	7,15	7,35	7,35
Рабочее давление в пневмосистеме, МПа (кг/см²)	0,6 (6)	0,8 (8)	0,8 (8)	0,8 (8)	0,8 (8)
Рабочее давление в гидросистеме, МПа (кг/см2)	6 - 12 (60-120)	6 - 16 (60-160)	6 - 16 (60-160)	6 - 16 (60-160)	6 - 16 (60-160)
Габаритные размеры, мм:
Длина, мм	4070	5700	7900	10820	13890
Ширина, мм	1320	1320	1320	1320	1320
Высота, мм	1450	1480	1800	1480	1480
Масса, кг	1370	2000	2400	3200	4100
