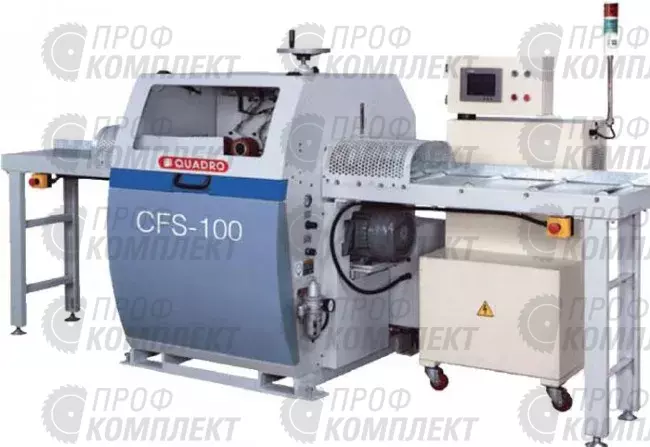

Оптимизатор CFS-100 для торцевания заготовок в автоматическом режиме

Общая информация о линии оптимизации с подачей заготовки роликами CFS – 100

Предназначен для торцовки заготовок на необходимый размер, позволяет оптимизировать раскрой и сортировать детали по разным типоразмерам, выбраковывать дефекты в соответствии с флюоресцирующими маркировками оператора.

Преимущества Программное обеспечение линии позволяет использовать одну или сочетание нескольких программ раскроя и оптимизации; Сенсорный дисплей позволяет просто и быстро вносить корректировки и данные в рабочую программу оптимизации; Легкость и простота в эксплуатации и техническом обслуживании.

Опции, описания

ПРИНЦИП РАБОТЫ:
Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента.


РАБОЧИЕ РЕЖИМЫ (ПРОГРАММЫ)

1. Режим фиксированной длины реза

2. Режим последовательного резания (10 вариантов памяти размеров торцовки)

3. Режим двусторонней обрезки с маркировкой линий

4. Фиксированной длины реза с маркировкой линий

ДИАГРАММА РАБОТЫ СТАНКА
