Универсальный заточный станок JF-300 JEFFER

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:

• обеспечивается плавность перемещения заточного стола и процесса заточки
• исключает влияние человеческого фактора

Ход стола регулируется при помощи подпружиненных упоров:

• это значительно экономит время заточки и увеличивает производительность станка.

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

vПоперечное перемещение заточного узла осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм.

Приспособление для заточки насадных фрез и строгальных ножевых головок позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки

Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

В комплекте со станком поставляются оправки:

D=25,4 мм – 1 шт., D=40 мм – 1 шт., D=50 мм – 1 шт.

Трехкулачковый / цанговый патрон – 1 шт.

Каждая оправка имеет конический хвостовик – за счет этого обеспечивается точность заточки и быстрая замена оправки при переходе с одного диаметра на другой (например, с 40 на 50 мм).

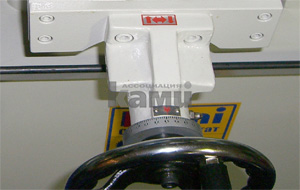

Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой.

Заданное положение заточного узла устанавливается при помощи фиксаторов.

Смазка направляющих осуществляется по пластиковым трубкам расположенным на одном блоке в наиболее доступном от оператора-заточника месте

Станок оснащен системой подачи охлаждающей жидкости.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

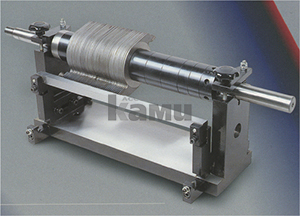

Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 300 мм.

Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 230 мм.

Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки

Приспособление Type-A для ручной заточки концевых спиральных фрез (из твердого сплава или быстрорежущей стали) представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы, как по впадине, так и по диаметру.

Приспособление устанавливается на заточной стол станка при помощи подставки и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
